4623CN

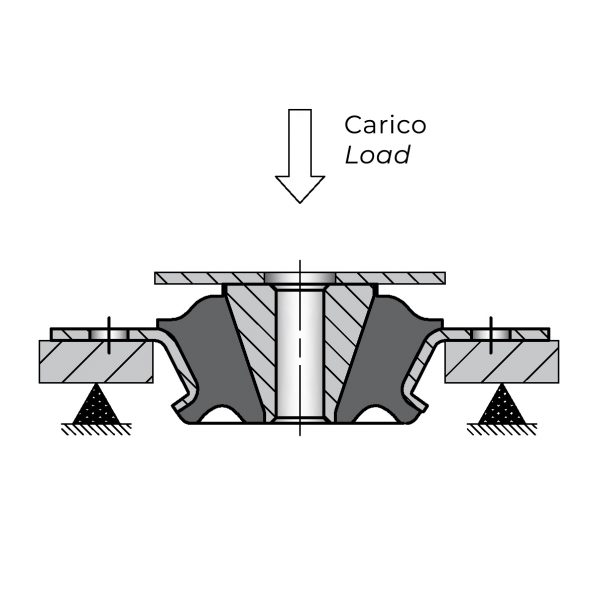

La particolare sezione, adatta a sollecitazioni a taglio e a compressione, consente buone deflessioni assiali. I coni possono sopportare carichi importanti pur avendo una dimensione contenuta; hanno inoltre una buona stabilità che li rende adatti a svariate applicazioni. Questi supporti vengono assemblati con due rondelle di sicurezza per minimizzare i sovraccarichi.
- Caratteristiche Tecniche
- MATERIALI ED APPLICAZIONI
- DOWNLOAD
Caratteristiche Tecniche

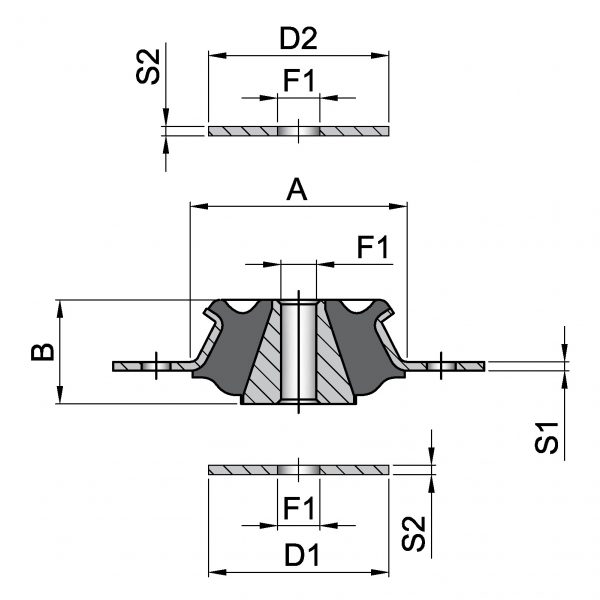

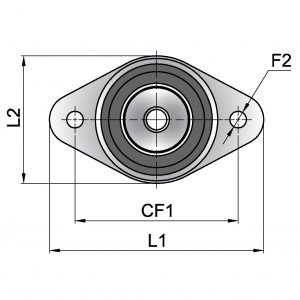

| Cono | Rondelle | ||||||||||||||||
| Codice | Durezza (IRHD) |
A | B | CF1 | CF2 | L1 | L2 | F1 | S1 | F2 | D1 | D2 | S2 | F1 | Rigidezza media (Kg/mm) |
Carico massimo (Kg) |
Deflessione massima (mm) |
| 4623CN08W | 45 | 46 | 23,5 | 64 | – | 84 | 50 | 8 | 2 | 6,5 | 40 | 40 | 2 | 8 | 12,5 | 37,5 | 3 |
| 4623CN08M | 60 | 46 | 23,5 | 64 | – | 84 | 50 | 8 | 2 | 6,5 | 40 | 40 | 2 | 8 | 22 | 66 | 3 |
| 4623CN08H | 70 | 46 | 23,5 | 64 | – | 84 | 50 | 8 | 2 | 6,5 | 40 | 40 | 2 | 8 | 36 | 108 | 3 |
Il codice indica il cono comprensivo di rondelle; è anche possibile ordinare solo il cono.
CAMPI D’IMPIEGO
Gruppi elettrogeni, motori, impianti speciali, compressori, pompe, impianti di ventilazione e condizionamento
REALIZZAZIONE STANDARD
Cono e Flangia: Acciaio DD13 o DC04 (UNI EN 10111 o UNI EN 10130)
Rondelle: Acciaio DD12 (UNI 10111)
Gomma naturale NR
Zincatura secondo normativa CEE, esente CROMO VI, colore bianco
Tolleranza sulla rigidezza: ± 20%
OPZIONI ED ACCESSORI
Realizzazione in gomma di tipologia differente
