6051CNA
La particolare sezione, adatta a sollecitazioni a taglio e a compressione, consente buone deflessioni assiali. I coni possono sopportare carichi importanti pur avendo una dimensione contenuta; hanno inoltre una buona stabilità che li rende adatti a svariate applicazioni. Questi supporti vengono assemblati con due rondelle di sicurezza per minimizzare i sovraccarichi.

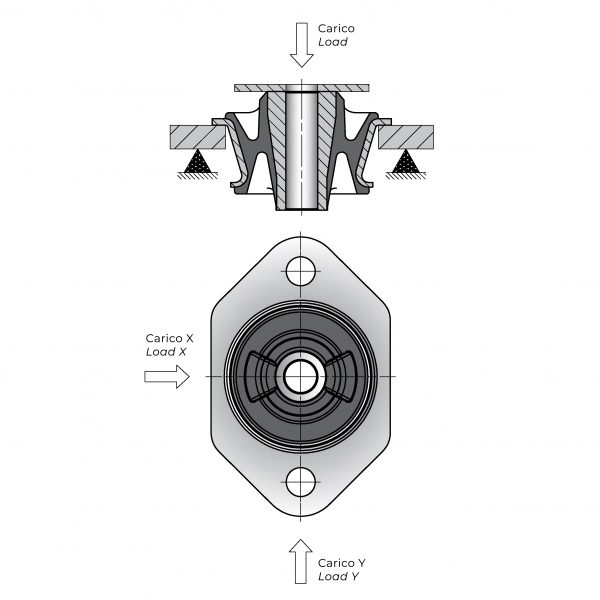

La versione CNA è caratterizzata da due differenti rigidezze radiali.
- Caratteristiche Tecniche
- MATERIALI ED APPLICAZIONI
- DOWNLOAD
Caratteristiche Tecniche

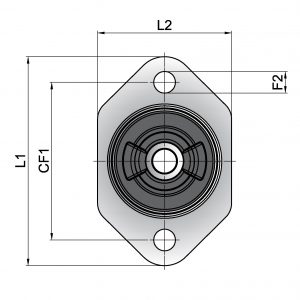

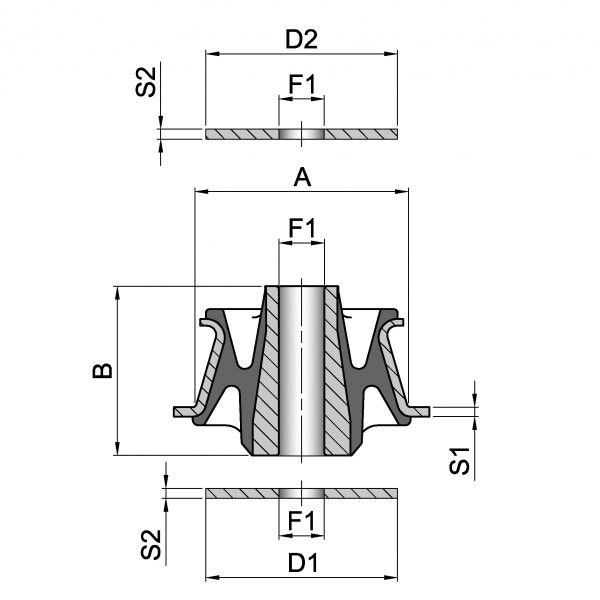

| Cono | Rondelle | ||||||||||||||||||
| Codice | Durezza (IRHD) |
A | B | CF1 | CF2 | L1 | L2 | F1 | S1 | F2 | D1 | D2 | S2 | F1 | Rigidezza media (Kg/mm) |
Carico massimo (Kg) |
Deflessione massima (mm) |
Rigidezza radiale media Y (Kg/mm) |
Rigidezza radiale media X (Kg/mm) |
| 6051CNA12W | 45 | 60 | 45 | 80 | – | 107 | 68 | 12,1 | 2,5 | 11 | 55 | 50 | 3,5 | 12,2 | 15,5 | 92,5 | 5 | 5,3 | 3,1 |
| 6051CNA12M | 60 | 60 | 45 | 80 | – | 107 | 68 | 12,1 | 2,5 | 11 | 55 | 50 | 3,5 | 12,2 | 28 | 140 | 5 | 8,5 | 5,6 |
| 6051CNA12H | 70 | 60 | 45 | 80 | – | 107 | 68 | 12,1 | 2,5 | 11 | 55 | 50 | 3,5 | 12,2 | 40 | 200 | 5 | 12 | 8 |
Il codice indica il cono comprensivo di rondelle; è anche possibile ordinare solo il cono.
CAMPI D’IMPIEGO
Gruppi elettrogeni, motori, impianti speciali, compressori, pompe, impianti di ventilazione e condizionamento
REALIZZAZIONE STANDARD
Cono e Flangia: Acciaio DD13 o DC04 (UNI EN 10111 o UNI EN 10130)
Rondelle: Acciaio DD12 (UNI 10111)
Gomma naturale NR
Zincatura secondo normativa CEE, esente CROMO VI, colore bianco
Tolleranza sulla rigidezza: ± 20%
OPZIONI ED ACCESSORI
Realizzazione in gomma di tipologia differente
