7856CNA

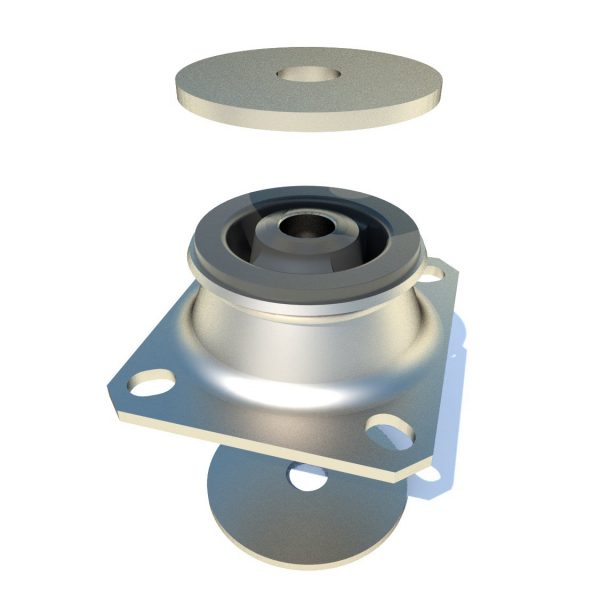

La particolare sezione, adatta a sollecitazioni a taglio e a compressione, consente buone deflessioni assiali. I coni possono sopportare carichi importanti pur avendo una dimensione contenuta; hanno inoltre una buona stabilità che li rende adatti a svariate applicazioni. Questi supporti vengono assemblati con due rondelle di sicurezza per minimizzare i sovraccarichi.
La versione CNA è caratterizzata da due differenti rigidezze radiali.
- Caratteristiche Tecniche
- MATERIALI ED APPLICAZIONI
- DOWNLOAD
Caratteristiche Tecniche
| Cono | Rondelle | ||||||||||||||||||
| Codice | Durezza (IRHD) |

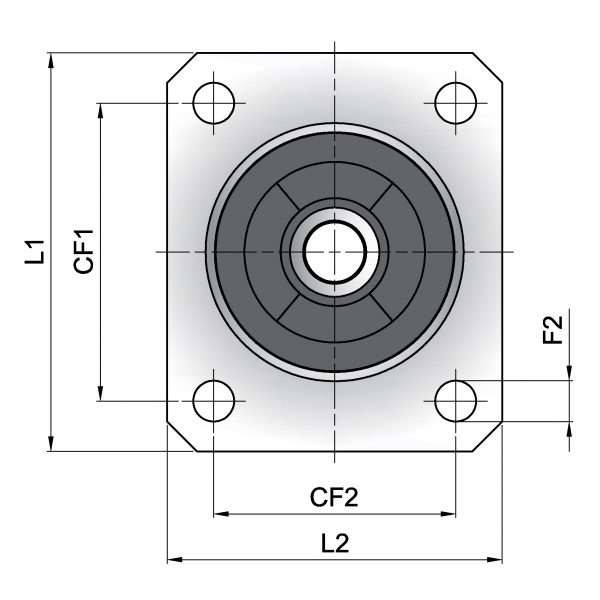

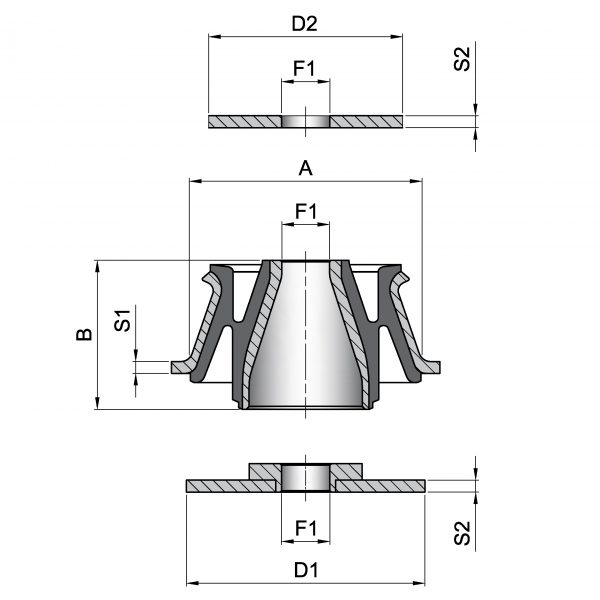

A | B | CF1 | CF2 | L1 | L2 | F1 | S1 | F2 | D1 | D2 | S2 | F1 | Rigidezza media (Kg/mm) |
Carico massimo (Kg) |
Deflessione massima (mm) |

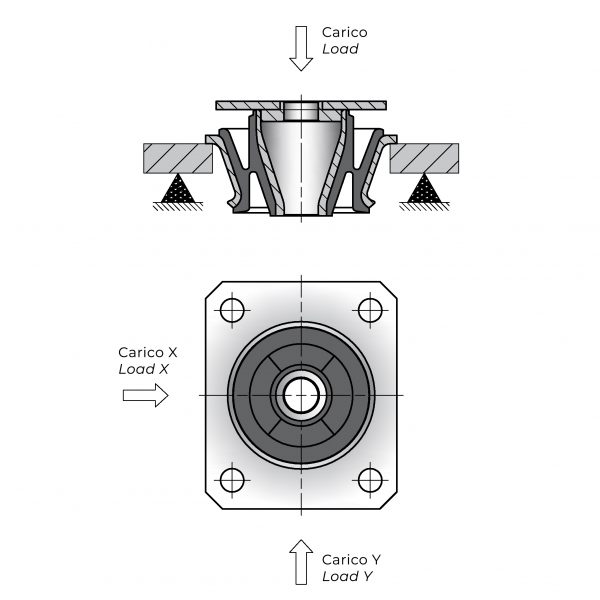

Rigidezza radiale media Y (Kg/mm) |
Rigidezza radiale media X (Kg/mm) |
| 7856CNA16W | 45 | 78 | 50 | 80 | 65 | 107 | 90 | 16.5 | 4 | 11 | 80 | 65 | 4 | 16 | 24 | 120 | 5 | 61 | 31 |
| 7856CNA16K | 50 | 78 | 50 | 80 | 65 | 107 | 90 | 16.5 | 4 | 11 | 80 | 65 | 4 | 16 | 33 | 165 | 5 | 71 | 36 |
| 7856CNA16M | 60 | 78 | 50 | 80 | 65 | 107 | 90 | 16.5 | 4 | 11 | 80 | 65 | 4 | 16 | 42 | 210 | 5 | 100 | 51 |
| 7856CNA16H | 70 | 78 | 50 | 80 | 65 | 107 | 90 | 16.5 | 4 | 11 | 80 | 65 | 4 | 16 | 56 | 270 | 5 | 160 | 84 |
Il codice indica il cono comprensivo di rondelle; è anche possibile ordinare solo il cono.
CAMPI D’IMPIEGO
Gruppi elettrogeni, motori, impianti speciali, compressori, pompe, impianti di ventilazione e condizionamento
REALIZZAZIONE STANDARD
Cono e Flangia: Acciaio DD13 o DC04 (UNI EN 10111 o UNI EN 10130)
Rondelle: Acciaio DD12 (UNI 10111)
Gomma naturale NR
Zincatura secondo normativa CEE, esente CROMO VI, colore bianco
Tolleranza sulla rigidezza: ± 20%
OPZIONI ED ACCESSORI
Realizzazione in gomma di tipologia differente
