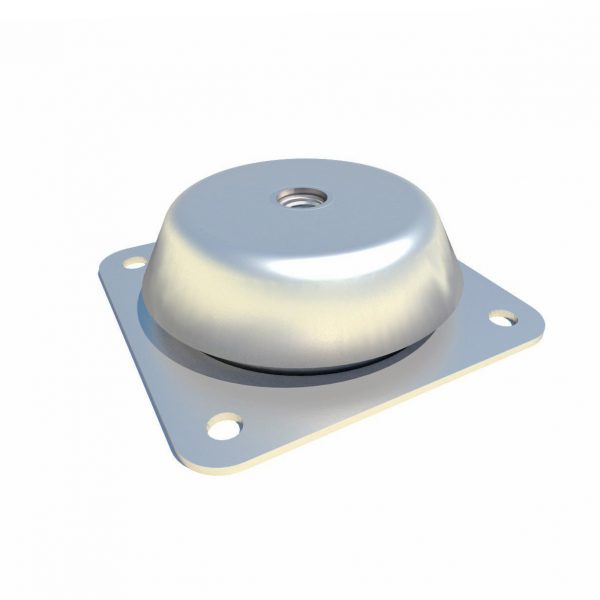

CCFS_tipo2

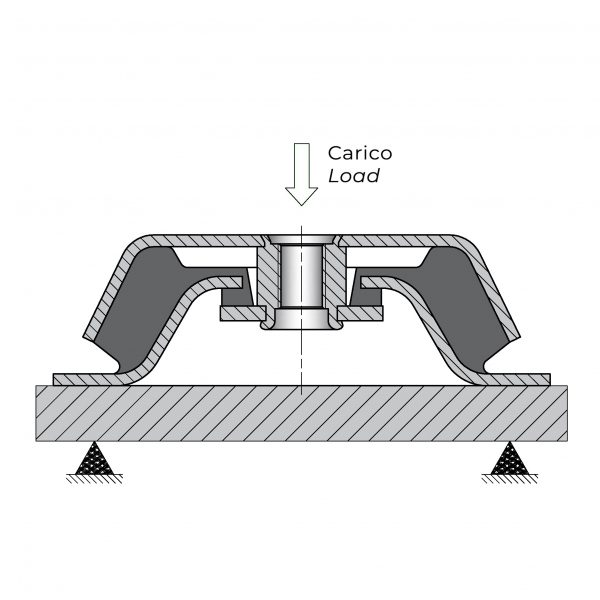

Supporti che consentono un alto livello di isolamento, in particolare utilizzati su gruppi elettrogeni, motori ed impianti con frequenza di lavoro intorno ai 25 Hz (1500 rpm). Le CCFS sono corredate di tampone resiliente antirimbalzo e sono la soluzione ideale nelle applicazioni in cui la sicurezza è necessaria. Le sollecitazioni assiali sono ottimamente assorbite e le deflessioni laterali limitate per garantire una buona stabilità. La gamma “Tipo 2” può sostenere carichi tra i 110 kg ed i 1240 kg per supporto.
- Caratteristiche Tecniche
- MATERIALI ED APPLICAZIONI
- DOWNLOAD
Caratteristiche Tecniche
| Codice | Durezza (IRHD) |
A | B | P | FxM | CF | L | S | Rigidezza media (Kg/mm) |
Carico massimo (Kg) |
Deflessione massima (mm) |
| CCFS1505016W | 45 | 150 | 51 | M16 | n°4X13 | 132 | 168 | 4 | 110 | 440 | 4 |
| CCFS1505016M | 60 | 150 | 51 | M16 | n°4X13 | 132 | 168 | 4 | 210 | 880 | 4,2 |
| CCFS1505016H | 70 | 150 | 51 | M16 | n°4X13 | 132 | 168 | 4 | 310 | 1240 | 4 |
Le campane FIBET possono sopportare una trazione continua di 2g ed occasionalmente di 5g, riferito al carico, senza deformazione permanente.
CAMPI D’IMPIEGO
Gruppi elettrogeni, motori, impianti speciali, macchine utensili, pompe, impianti di ventilazione e condizionamento
REALIZZAZIONE STANDARD
Campana e Flangia: Acciaio DD13 o DC04 (UNI EN 10111 o UNI EN 10130)
Controtampone: 11SMnPb37 (UNI EN 10087)
Gomma naturale NR
Zincatura secondo normativa CEE, esente CROMO VI, colore bianco
Tolleranza sulla rigidezza: ± 20%
OPZIONI ED ACCESSORI
Realizzazione in acciaio inox
Kit per la regolazione dell’altezza
