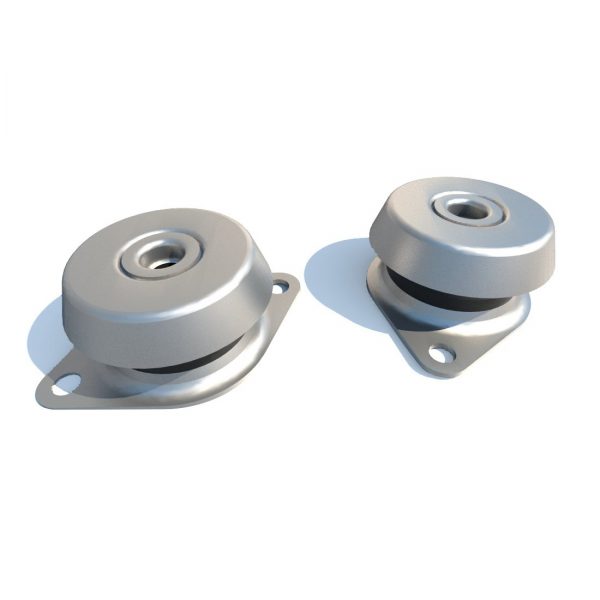

CFAB

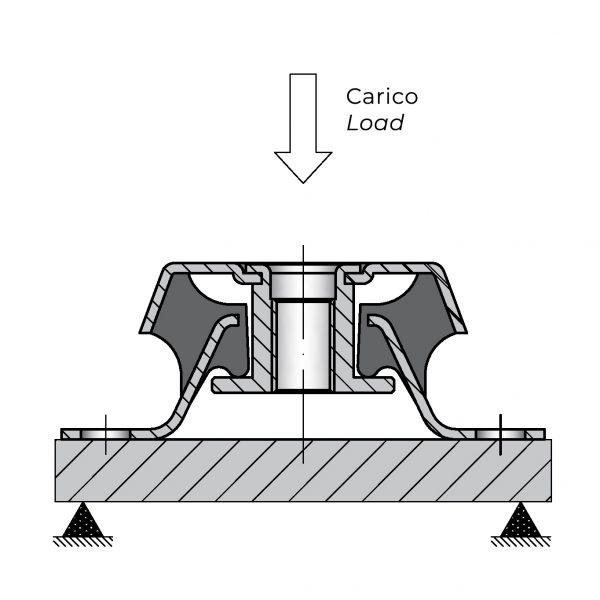

Supporti caratterizzati da un disegno razionale e da facilità di assemblaggio, sono corredati di controtampone integrale di sicurezza, essenziale in molte applicazioni dinamiche, marine, anti-sismiche ed in tutte le applicazioni in cui la sicurezza è necessaria. L’elastomero lavorando in taglio e compressione permette ampie deflessioni statiche, basse frequenze proprie (fino a 8 Hz) e grandi isolamenti indotti. La nostra gamma CFAB può sostenere carichi tra i 20 kg ed i 130 kg per supporto.
- Caratteristiche Tecniche
- MATERIALI ED APPLICAZIONI
- DOWNLOAD
Caratteristiche Tecniche
| Codice | A | B | P | F | CF | L | S | Rigidezza media (Kg/mm) |
Carico massimo (Kg) |
Deflessione massima (mm) |
| CFAB-3 | 63 | 34 | M12 | 9,5 | 76 | 93 | 2 | 20 | 70 | 3,5 |
| CFAB-2 | 63 | 34 | M12 | 9,5 | 76 | 93 | 2 | 30 | 110 | 3,5 |
| CFAB-0 | 63 | 34 | M12 | 9,5 | 76 | 93 | 2 | 37 | 130 | 3,5 |
Le campane FIBET possono sopportare una trazione continua di 2g ed occasionalmente di 5g, riferito al carico, senza deformazione permanente.
CAMPI D’IMPIEGO
Gruppi elettrogeni, motori marini, motori ciclo diesel, pompe, impianti di ventilazione e condizionamento
REALIZZAZIONE STANDARD
Campana e Flangia: Acciaio DD13 o DC04 (UNI EN 10111 o UNI EN 10130)
Controtampone: 11SMnPb37 (UNI EN 10087)
Gomma naturale NR
Zincatura secondo normativa CEE, esente CROMO VI, colore bianco
Tolleranza sulla rigidezza: ± 20%
OPZIONI ED ACCESSORI
Realizzazione in acciaio inox
Kit per la regolazione dell’altezza
