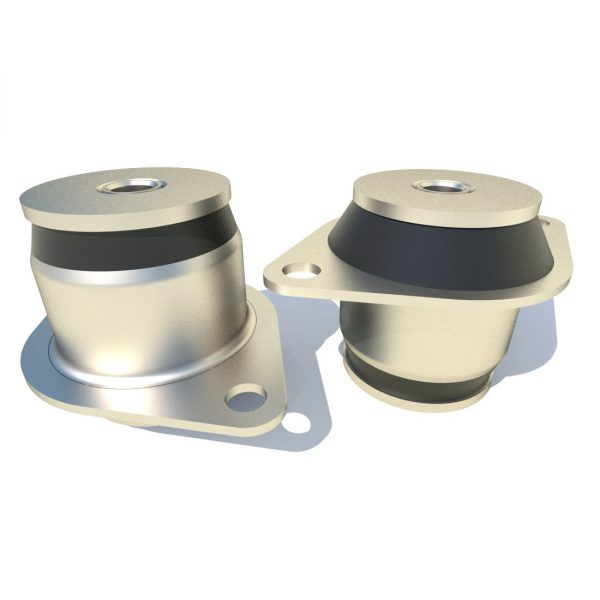

FSMR

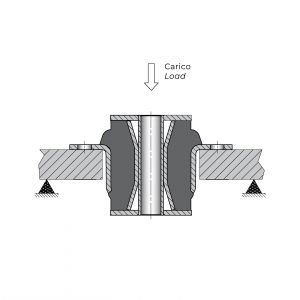

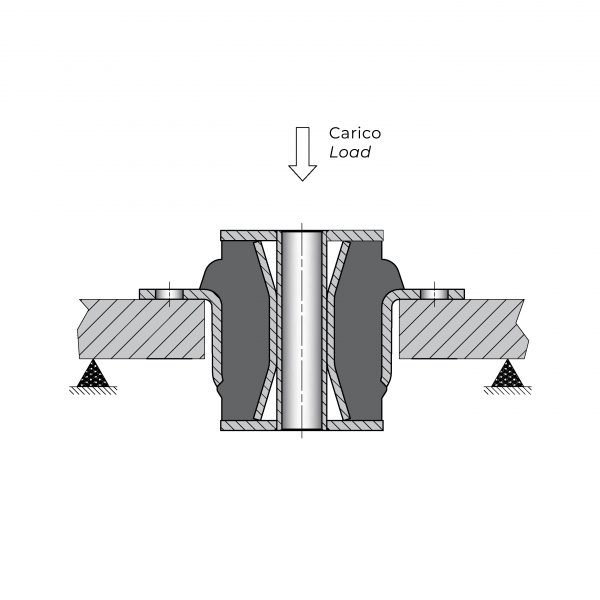

La particolare sezione, adatta a sollecitazioni a taglio e a compressione, consente buone deflessioni assiali. Gli FSMR possono sopportare carichi importanti pur avendo una dimensione contenuta; hanno inoltre una buona stabilità che li rende adatti a svariate applicazioni. Questi supporti vengono assemblati con due rondelle di sicurezza per minimizzare i sovraccarichi.
- Caratteristiche Tecniche
- MATERIALI ED APPLICAZIONI
- DOWNLOAD
Caratteristiche Tecniche
| Codice | Durezza (IRHD) |

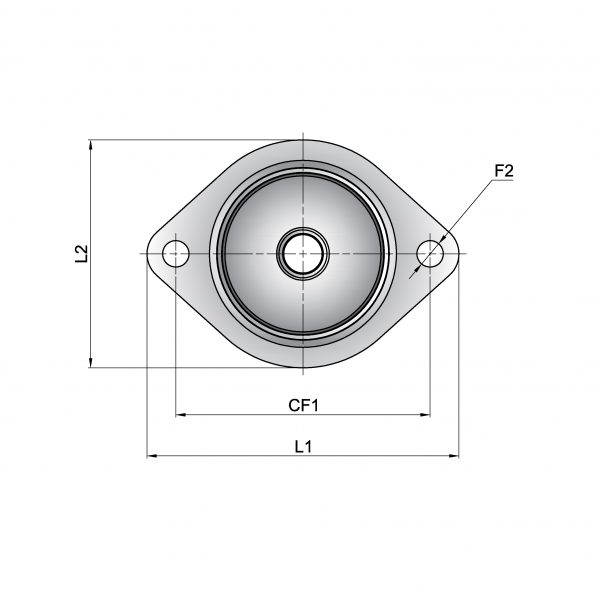

A | B | H | CF1 | D1 | F1 | F2 | L1 | L2 | S1 | S2 | Rigidezza media (Kg/mm) |
Carico massimo (Kg) |
Deflessione massima (mm) |
| FSMR6070W | 45 | 60 | 70 | 43 | 98 | 55 | 12 | 11 | 120 | 80 | 3 | 4 | 35 | 245 | 7 |
| FSMR6070M | 60 | 60 | 70 | 43 | 98 | 55 | 12 | 11 | 120 | 80 | 3 | 4 | 65 | 455 | 7 |
| FSMR6070H | 65 | 60 | 70 | 43 | 98 | 55 | 12 | 11 | 120 | 80 | 3 | 4 | 100 | 700 | 7 |
| FSMR7280W | 45 | 72 | 80 | 53 | 106 | 65 | 16 | 11 | 130 | 95 | 4 | 4 | 50 | 300 | 6 |
| FSMR7280M | 60 | 72 | 80 | 53 | 106 | 65 | 16 | 11 | 130 | 95 | 4 | 4 | 95 | 570 | 6 |
| FSMR7280H | 65 | 72 | 80 | 53 | 106 | 65 | 16 | 11 | 130 | 95 | 4 | 4 | 170 | 850 | 5 |
CAMPI D’IMPIEGO
Gruppi elettrogeni, motori, impianti speciali, compressori, pompe, impianti di ventilazione e condizionamento
REALIZZAZIONE STANDARD
Cono e Flangia: Acciaio DD13 o DC04 (UNI EN 10111 o UNI EN 10130)
Rondelle: Acciaio DD12 (UNI 10111)
Gomma naturale NR
Zincatura secondo normativa CEE, esente CROMO VI, colore bianco
Tolleranza sulla rigidezza: ± 20%
OPZIONI ED ACCESSORI
Realizzazione in gomma di tipologia differente
