GDD

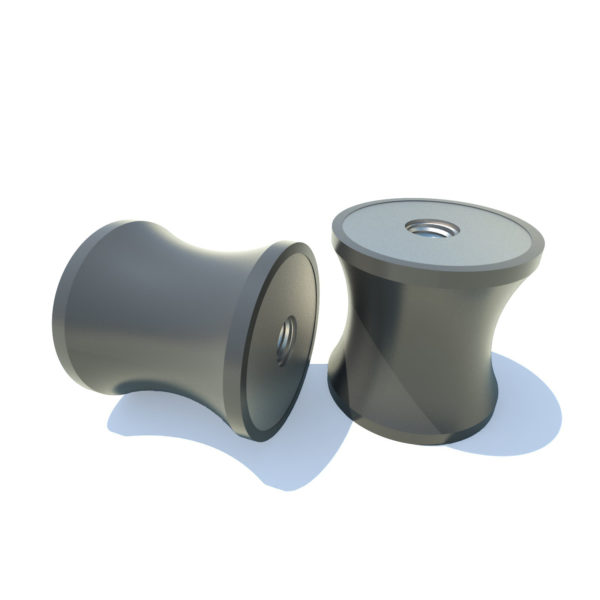

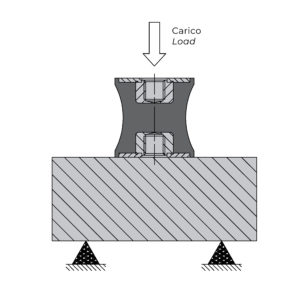

Una gamma di supporti standard, adatti ad ogni applicazione che necessiti di antivibranti con due dadi, con una forma a clessidra che fornisce maggior flessibilità laterale. Disponibili in diverse dimensioni tra i 10 ed i 60 mm, questi supporti sono adatti a carichi fino ad oltre 200 kg.
- Caratteristiche Tecniche
- MATERIALI ED APPLICAZIONI
- DOWNLOAD
Caratteristiche Tecniche

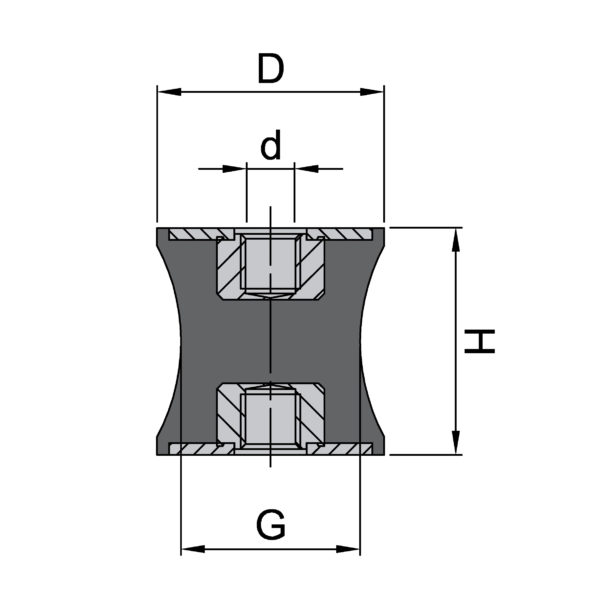

| Codice | D | H | G | d | Rigidezza assiale 45 IRHD (Kg/mm) |
Rigidezza a taglio 45 IRHD (Kg/mm) |
Rigidezza assiale 60 IRHD (Kg/mm) |
Rigidezza a taglio 60 IRHD (Kg/mm) |
Rigidezza assiale 70 IRHD (Kg/mm) |
Rigidezza a taglio 70 IRHD (Kg/mm) |
Deflessione assiale statica max. (mm) |
Deflessione a taglio statica max. (mm) |
| 1015GDD03 | 10 | 15 | 6 | M3 | 1,7 | 0,4 | 2,6 | 0,7 | 3,6 | 1,0 | 1,4 | 1,4 |
| 1015GDD04 | 10 | 15 | 6 | M4 | 1,7 | 0,4 | 2,6 | 0,7 | 3,6 | 1,0 | 1,4 | 1,4 |
| 2019GDD06 | 20 | 19 | 14,5 | M6 | 5,3 | 1,0 | 8,7 | 1,8 | 12,5 | 2,6 | 2,2 | 2,0 |
| 2520GDD06 | 25 | 20 | 17 | M6 | 9,6 | 1,9 | 15,4 | 3,5 | 21,3 | 5,0 | 1,8 | 1,4 |
| 3020GDD08 | 30 | 20 | 24 | M8 | 28,0 | 5,4 | 40,4 | 10,0 | 51,1 | 14,4 | 1,0 | 1,0 |
| 4030GDDP08 | 40 | 30 | 15 | M8 | 8,0 | 1,2 | 12,6 | 2,3 | 17,2 | 3,4 | 2,2 | 2,0 |
| 4030GDDG08 | 40 | 30 | 27 | M8 | 16,2 | 3,4 | 25,6 | 6,2 | 35,5 | 9,0 | 2,2 | 2,0 |
| 6060GDD10 | 60 | 60 | 50 | M10 | 12,5 | 2,3 | 20,7 | 4,2 | 30,3 | 6,3 | 7,5 | 7,5 |

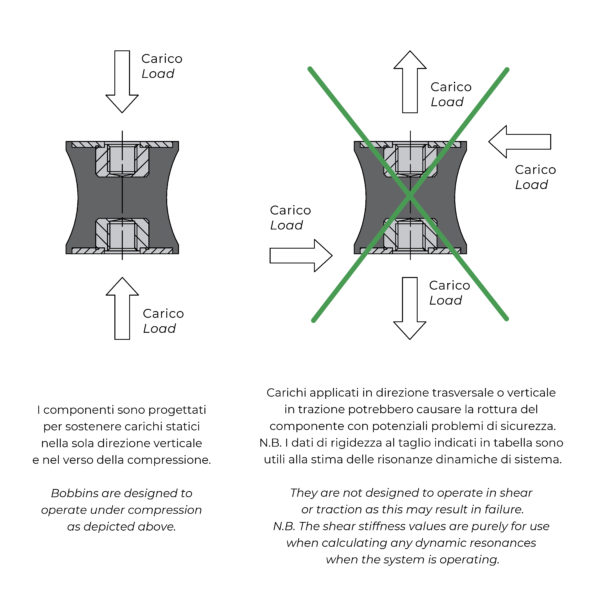

CAMPI D’IMPIEGO
Apparecchi di misura, strumentazioni, piccole macchine in genere, motori elettrici, pompe, radiatori
REALIZZAZIONE STANDARD
Tutti i circolari possono essere prodotti con diverse tipologie di parti metalliche, caratterizzate da diversi processi produttivi:
Dadi stampati – Classe 4
Dadi saldati – Rondelle: acciaio DD12 UNI EN 10111 – Dadi: classe 4
Gomma naturale NR
Zincatura secondo normativa CEE, esente CROMO VI, colore bianco
Tolleranza sulla rigidezza: ± 20%
OPZIONI ED ACCESSORI
Gomma NEOPRENE CR e antiolio NBR
Realizzazione in acciaio inox
Viti in classe di resistenza più alta
