TE

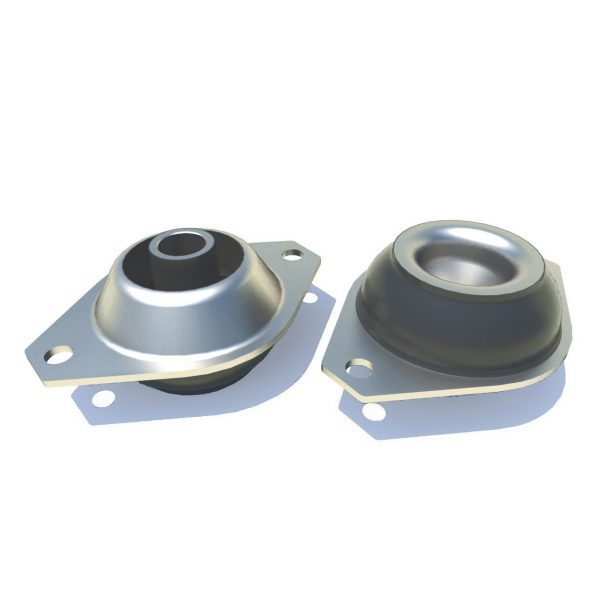

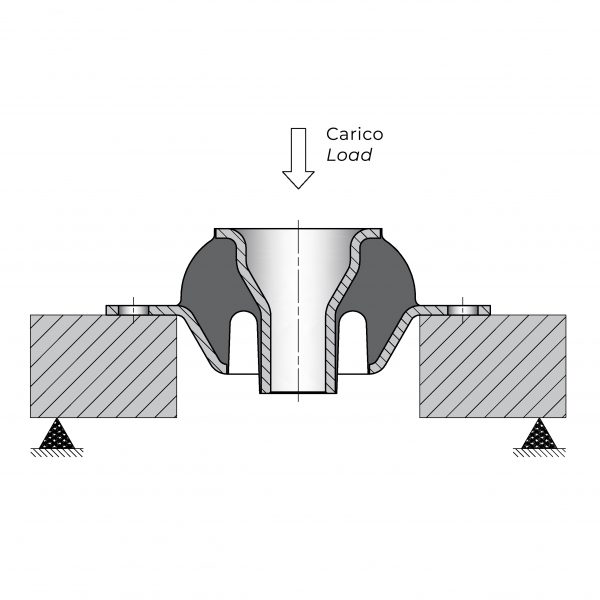

La particolare sezione, adatta a sollecitazioni a taglio e a compressione, consente buone deflessioni assiali. I TE-3074 possono sopportare carichi importanti pur avendo una dimensione contenuta; hanno inoltre una buona stabilità che li rende adatti a svariate applicazioni.
- Caratteristiche Tecniche
- MATERIALI ED APPLICAZIONI
- DOWNLOAD
Caratteristiche Tecniche
| Codice | Durezza (IRHD) |

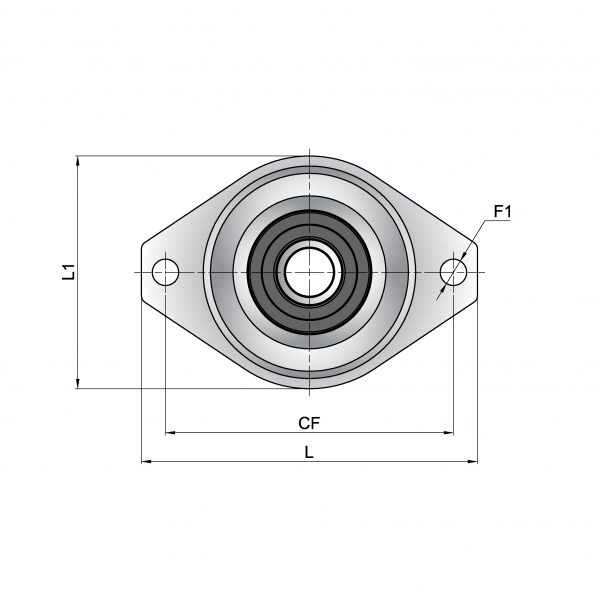

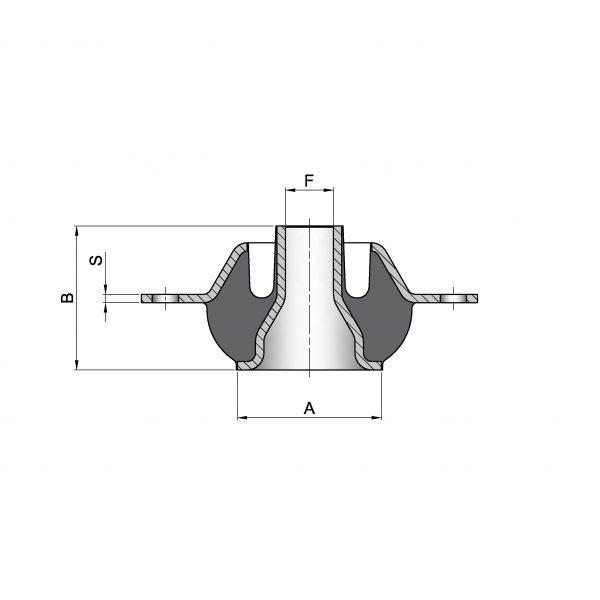

A | B | CF | L | L1 | S | F | F1 | Rigidezza media (Kg/mm) |
Carico massimo (Kg) |
Deflessione massima (mm) |
| TE-3074W | 45 | 60 | 60 | 120 | 140 | 97 | 3.5 | 20 | 11 | 30 | 240 | 8 |
| TE-3074M | 60 | 60 | 60 | 120 | 140 | 97 | 3.5 | 20 | 11 | 56 | 450 | 8 |
| TE-3074H | 70 | 60 | 60 | 120 | 140 | 97 | 3.5 | 20 | 11 | 86 | 670 | 8 |
CAMPI D’IMPIEGO
Gruppi elettrogeni, motori, impianti speciali, compressori, pompe, impianti di ventilazione e condizionamento
REALIZZAZIONE STANDARD
Cono e Flangia: Acciaio DD13 o DC04 (UNI EN 10111 o UNI EN 10130)
Gomma naturale NR
Zincatura secondo normativa CEE, esente CROMO VI, colore bianco
Tolleranza sulla rigidezza: ± 20%
OPZIONI ED ACCESSORI
Realizzazione in gomma di tipologia differente
