Tipo DP

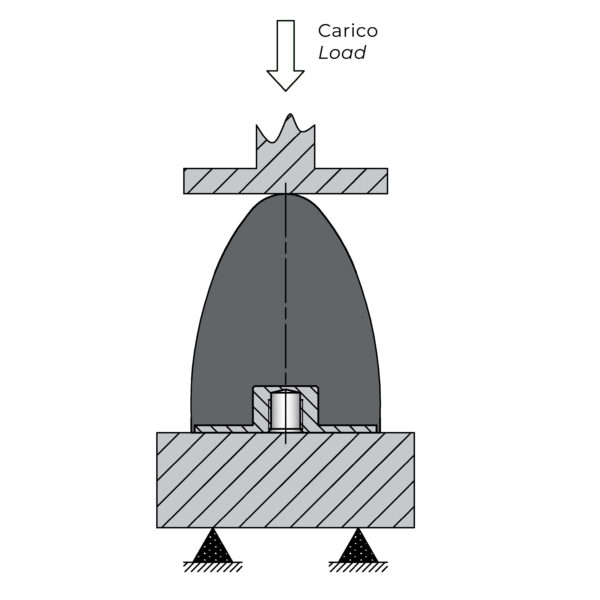

Un’ampia gamma di supporti standard utili a prevenire shock e sovraccarichi grazie al loro tamponamento progressivo. Sono utilizzati in varie applicazioni come fine corsa. I paracolpi con dado sono disponibili in diverse dimensioni tra i 24 ed i 100 mm e sono adatti a carichi fino ad oltre 990 kg.
- Caratteristiche Tecniche
- MATERIALI ED APPLICAZIONI
- DOWNLOAD
Caratteristiche Tecniche
| Codice | D | H | M | Rigidezza 45 IRHD (Kg/mm) |
Rigidezza 60 IRHD (Kg/mm) |
Rigidezza 70 IRHD (Kg/mm) |
Deflessione statica max. (mm) |
| 2425DP06 | 24 | 25 | M6 | 5,8 | 8,5 | 11,5 | 5,0 |
| 2435DP06 | 24 | 35 | M6 | 3,7 | 5,3 | 7,2 | 7,0 |
| 3030DP06 | 30 | 30 | M6 | 5,1 | 7,3 | 10,0 | 6,0 |
| 3036DP06 | 30 | 36 | M6 | 5,6 | 8,1 | 10,9 | 7,2 |
| 4530DP08 | 45 | 30 | M8 | 13,1 | 19,1 | 26,4 | 6,0 |
| 5050DP08 | 50 | 50 | M8 | 5,8 | 7,1 | 9,9 | 10,0 |
| 5050DP10 | 50 | 50 | M10 | 5,8 | 7,1 | 9,9 | 10,0 |
| 5067DP08 | 50 | 67 | M8 | 5,0 | 7,3 | 10,0 | 13,4 |
| 6060DP12 | 60 | 60 | M12 | 13,3 | 19,5 | 27,0 | 12,0 |
| 10083DP16 | 100 | 83 | M16 | 30,1 | 44,1 | 60,7 | 16,6 |
CAMPI D’IMPIEGO
Gruppi elettrogeni, motori, macchine utensili, pompe, impianti speciali, impianti di ventilazione e condizionamento.
REALIZZAZIONE STANDARD
Tutti i paracolpi possono essere prodotti con diverse tipologie di parti metalliche, caratterizzate da diversi processi produttivi:
Dadi stampati – Classe 4
Dadi saldati – Rondelle: acciaio DD12 UNI EN 10111 – Dadi: classe 4
Gomma naturale NR
Zincatura secondo normativa CEE, esente CROMO VI, colore bianco
Tolleranza sulla rigidezza: ± 20%
OPZIONI ED ACCESSORI
Gomma NEOPRENE CR e antiolio NBR
Realizzazione in acciaio inox
Viti in classe di resistenza più alta
Realizzazione con lunghezze utili delle viti secondo il disegno del cliente
