ZAL

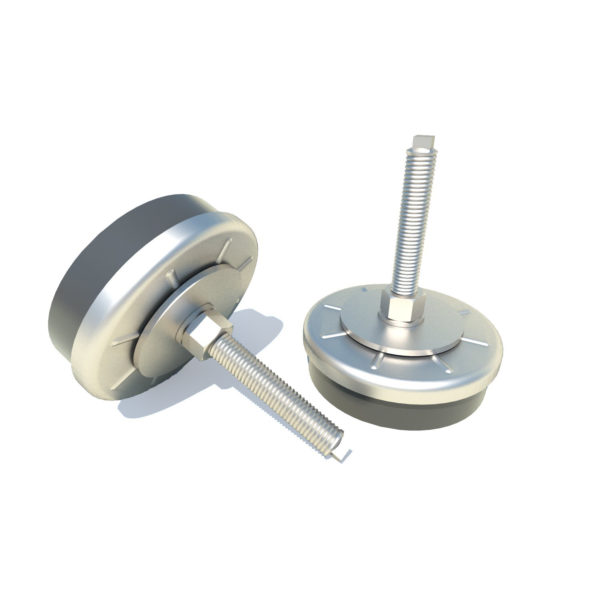

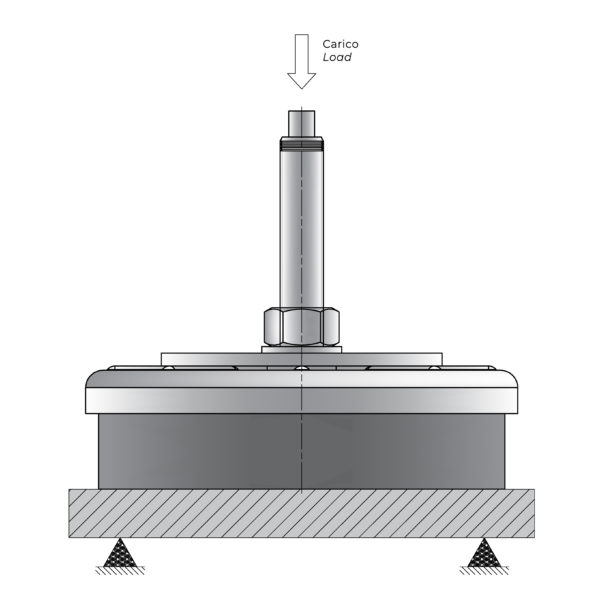

Serie di supporti utilizzati quali appoggi per macchine ed impianti vari.
Sono disponibili con diametri da 80 a 200 mm, con carici applicati da 500 kg. a 4.000 kg.
- Caratteristiche Tecniche
- MATERIALI ED APPLICAZIONI
- DOWNLOAD
Caratteristiche Tecniche
| Codice | Durezza (IRHD) |
D | H min. |
H max. |
M | L min. |
L max. |

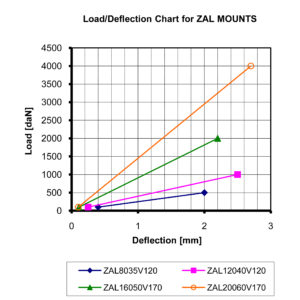

Rigidezza media (Kg/mm) |
Carico massimo (Kg) |
Deflessione massima (mm) |
| ZAL8035V120 | 80 | 80 | 35 | 46 | M12X1,25 | 87 | 98 | 250 | 500 | 2 |
| ZAL12040V120 | 80 | 120 | 40 | 51 | M16X1,5 | 93 | 104 | 400 | 1000 | 2,5 |
| ZAL16050V170 | 80 | 160 | 50 | 63 | M20X1,5 | 125 | 138 | 900 | 2000 | 2,2 |
| ZAL20060V170 | 80 | 200 | 60 | 73 | M20X1,5 | 125 | 138 | 1500 | 4000 | 2,7 |
CAMPI D’IMPIEGO
Gruppi elettrogeni, motori, impianti speciali, macchine utensili, pompe, impianti di ventilazione e condizionamento
REALIZZAZIONE STANDARD
Piastre: Acciaio DC04 (UNI EN 10130)
Rondelle: Acciaio DD12 (UNI EN 10111)
Dadi: Classe 4 – Perni: Classe 4.8
Inserti: 11SMnPb37 (UNI EN 10087)
Gomma naturale NR
Zincatura secondo normativa CEE, esente CROMO VI, colore bianco
Tolleranza sulla rigidezza: ± 20%
OPZIONI ED ACCESSORI
Realizzazione in gomma NEOPRENE CR e antiolio NBR
Dadi e perni in classe di resistenza più alta
Perni speciali a disegno
